توضیحات

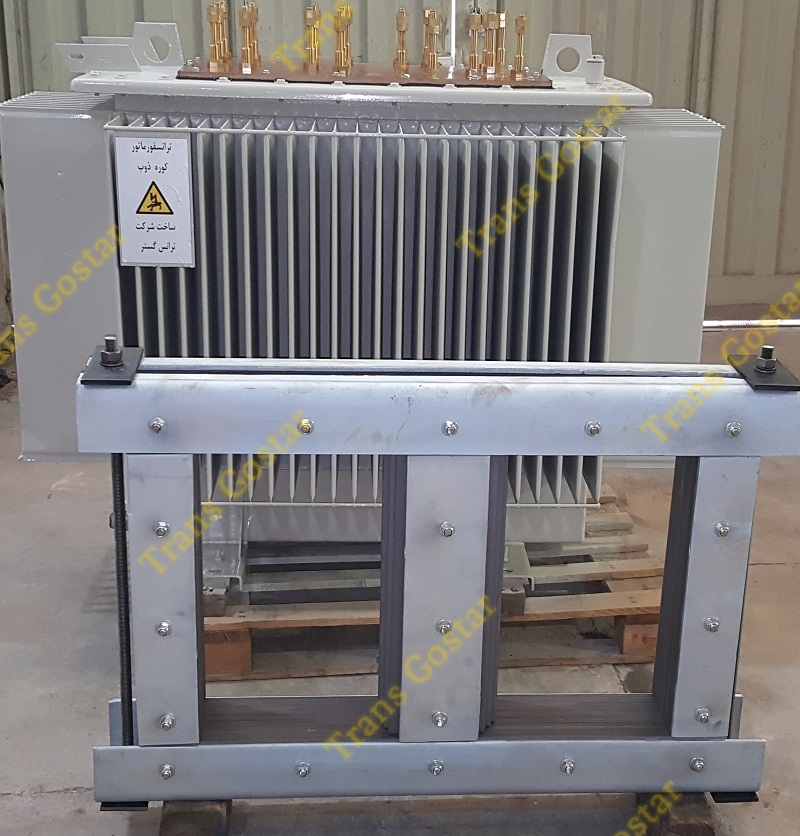

• ترانس کوره ذوب برنج

• طراحی، عملکرد و کاربردها
• مقدمه
• کوره‌های ذوب برنج یکی از تجهیزات کلیدی در صنایع فلزی و جواهرسازی هستند که برای ذوب آلیاژ برنج (ترکیبی از مس و روی) به کار می‌روند. ترانس کوره ذوب برنج، به‌عنوان منبع تغذیه اصلی این کوره‌ها، نقش حیاتی در تأمین ولتاژ و جریان بالا برای ایجاد میدان مغناطیسی القایی ایفا می‌کند. این مقاله به بررسی ساختار، اصول عملکرد و نکات طراحی ترانس‌های مخصوص کوره‌های ذوب برنج می‌پردازد و بر اهمیت آن در فرآیندهای صنعتی تأکید دارد. با توجه به خواص خاص برنج (نقطه ذوب حدود ۹۰۰-۱۰۰۰ درجه سانتی‌گراد)، ترانس‌ها باید به‌گونه‌ای طراحی شوند که کارایی بالا و تلفات کم داشته باشند.
• ترانس کوره ذوب برنج چیست؟
• ترانس کوره ذوب برنج نوعی ترانسفورماتور القایی است که برای کوره‌های القایی ذوب فلزات طراحی شده و به‌طور خاص برای آلیاژ برنج بهینه‌سازی می‌شود. این ترانس‌ها ولتاژ شبکه (معمولاً ۳۸۰ ولت سه‌فاز) را به ولتاژ پایین و جریان بالا (تا چند هزار آمپر) تبدیل می‌کنند تا کویل القایی کوره را تغذیه کنند. برخلاف ترانس‌های معمولی، این مدل‌ها برای فرکانس‌های متوسط (۵۰ هرتز تا ۱ کیلوهرتز) و شرایط کاری سخت (دمای بالا و لرزش) ساخته می‌شوند. هدف اصلی، ایجاد گرمای القایی برای ذوب برنج بدون تماس مستقیم است که این روش، دقت و ایمنی را افزایش می‌دهد.
• ساختار ترانس کوره ذوب برنج
• ساختار ترانس کوره ذوب برنج شامل اجزای زیر است که هر کدام برای تحمل شرایط صنعتی بهینه‌سازی شده‌اند:
• هسته مغناطیسی:
  • از ورقه‌های فولاد سیلیکونی با ضخامت کم (۰.۳-۰.۵ میلی‌متر) ساخته می‌شود تا تلفات هیسترزیس و جریان گردابی کاهش یابد.
  • در مدل‌های پیشرفته، هسته‌های فریت یا آمورفوس برای فرکانس‌های بالاتر استفاده می‌شود تا راندمان افزایش یابد.
  • طراحی هسته به‌صورت بسته (Closed Core) برای تمرکز میدان مغناطیسی و جلوگیری از نشت شار.
• سیم‌پیچ اولیه (Primary Winding):
  • متصل به منبع برق سه‌فاز، با سیم‌های مسی عایق‌دار ضخیم برای تحمل جریان بالا (تا ۱۰۰۰ آمپر).
  • تعداد دورها کم (۱۰-۵۰ دور) برای کاهش امپدانس و افزایش جریان خروجی.
• سیم‌پیچ ثانویه (Secondary Winding):
  • ولتاژ پایین (۵-۵۰ ولت) و جریان بسیار بالا (۲۰۰۰-۱۰۰۰۰ آمپر) برای تغذیه کویل کوره.
  • اغلب از لوله‌های مسی توخالی (برای خنک‌سازی با آب) ساخته می‌شود تا حرارت تولیدشده دفع شود.
  • نسبت تبدیل معمول: ۱۰:۱ تا ۲۰:۱، بسته به اندازه کوره.
• سیستم خنک‌سازی:
  • خنک‌کننده آبی یا هوایی اجباری، زیرا تلفات حرارتی در جریان‌های بالا زیاد است.
  • کانال‌های خنک‌کننده در سیم‌پیچ‌ها و هسته برای جلوگیری از گرمای بیش از حد (تا ۱۵۰ درجه سانتی‌گراد).
• محفظه و عایق‌بندی:
  • بدنه فولادی مقاوم در برابر لرزش و گردوغبار (استاندارد IP54 یا بالاتر).
  • عایق‌های رزینی اپوکسی یا روغن معدنی برای تحمل ولتاژهای بالا (تا ۵ کیلوولت) و جلوگیری از قوس الکتریکی.
• اصول عملکرد
• ترانس کوره ذوب برنج بر پایه اصل القاء الکترومغناطیسی کار می‌کند: جریان متناوب در سیم‌پیچ اولیه، میدان مغناطیسی متناوب در هسته ایجاد می‌کند که این میدان، جریان القایی در سیم‌پیچ ثانویه (و کویل کوره) تولید می‌نماید. این جریان، گرمای ژول در فلز برنج ایجاد کرده و آن را ذوب می‌کند. برای برنج، فرکانس کاری باید به‌گونه‌ای تنظیم شود که عمق نفوذ میدان (Skin Depth) مناسب باشد – معمولاً ۵۰ هرتز برای کوره‌های بزرگ و ۵۰۰ هرتز برای کوره‌های کوچک. سیستم‌های کنترل الکترونیکی (مانند IGBT) با ترانس هماهنگ می‌شوند تا راندمان تا ۹۵% برسد و مصرف انرژی بهینه شود.
• کاربردها در صنعت ذوب برنج
• جواهرسازی و صنایع دستی: ذوب برنج برای ساخت زیورآلات و قطعات تزئینی با دقت بالا.
• صنایع لوله و اتصالات: تولید لوله‌های برنجی برای سیستم‌های لوله‌کشی و تأسیسات.
• تولید آلیاژها: ترکیب برنج با عناصر دیگر برای ساخت قطعات مکانیکی مقاوم به خوردگی.
• بازیافت فلزات: ذوب ضایعات برنج در کوره‌های القایی برای کاهش هزینه‌ها و آلودگی محیطی.
• کارگاه‌های کوچک: کوره‌های ۱-۱۰ کیلوگرم برای تولیدات محلی.
• در ایران، با توجه به صنایع دستی غنی (مانند ساخت ظروف برنجی در اصفهان)، این ترانس‌ها در کارگاه‌های سنتی و مدرن کاربرد گسترده‌ای دارند.
• مزایا و چالش‌ها
• مزایا
• راندمان بالا: کاهش تلفات انرژی نسبت به کوره‌های گازی یا مقاومتی (تا ۳۰% صرفه‌جویی).
• کنترل دقیق: امکان تنظیم دما و زمان ذوب برای حفظ خواص شیمیایی برنج (جلوگیری از اکسیداسیون روی).
• ایمنی: عدم تماس مستقیم با شعله، کاهش خطر انفجار یا سوختگی.
• زیست‌محیطی: آلودگی کمتر نسبت به روش‌های سنتی.
• چالش‌ها
• هزینه اولیه بالا: طراحی سفارشی و مواد گران‌قیمت.
• نگهداری: نیاز به بررسی دوره‌ای عایق‌ها و سیستم خنک‌کننده برای جلوگیری از خرابی.
• حساسیت به کیفیت برنج: ناخالصی‌ها می‌توانند میدان القایی را مختل کنند.
• اندازه و وزن: ترانس‌های بزرگ (تا چند تن) نیاز به فضای وسیع دارند.
• نکات طراحی و خرید
• ظرفیت: بر اساس حجم ذوب (۱-۵۰۰ کیلوگرم برنج)، توان ۱۰-۵۰۰ کیلوولت-آمپر انتخاب شود.
• فرکانس: برای برنج، ۵۰-۱۰۰۰ هرتز ایده‌آل است تا ذوب یکنواخت باشد.
• استانداردها: مطابق IEC 60076 و استانداردهای ایمنی ایرانی (ISIRI).
• تولیدکنندگان: در ایران، شرکت‌هایی مانند ایران ترانسفو یا کارگاه‌های تخصصی صنایع برنجی گزینه‌های مناسبی هستند. برای مدل‌های پیشرفته، واردات از اروپا (مانند ABB) توصیه می‌شود.
• هزینه: از ۵۰ میلیون تومان برای مدل‌های کوچک تا چند میلیارد برای صنعتی، بسته به ظرفیت.
• نتیجه‌گیری
• ترانس کوره ذوب برنج با ترکیب فناوری القایی و طراحی مهندسی، نقش محوری در صنایع فلزی ایفا می‌کند. این ترانس‌ها نه‌تنها کارایی ذوب را افزایش می‌دهند، بلکه ایمنی و کیفیت محصول را تضمین می‌کنند. با پیشرفت فناوری (مانند ترانس‌های هوشمند با کنترل PLC)، آینده این تجهیزات روشن‌تر است. برای سرمایه‌گذاری در این حوزه، تمرکز بر طراحی سفارشی و نگهداری منظم ضروری است تا حداکثر بهره‌وری حاصل شود. مهندسان و صنعتگران می‌توانند با مطالعه خواص برنج و اصول الکترومغناطیسی، سیستم‌های بهینه‌تری طراحی کنند.
